Changement de switch
Durant mon stage, nous avons changé les switchs. Nous avions des 4 switchs dont 3 de 100 megas et 1 de 1 giagts/bit.
Le but est d'enlever les switchs de 100 megabits pour remplacer par des 1 giga/Bytes.
Je vais vous montrer comment j'ai procédé pour faire cette maintenance.
Premièrement :
il faut aller dans les bureaux du siège afin d'identifier les prises et de regarder s'il y a des doubleurs.
Car les doubleurs ne peuvent pas fonctionner en 1 giga/byte.

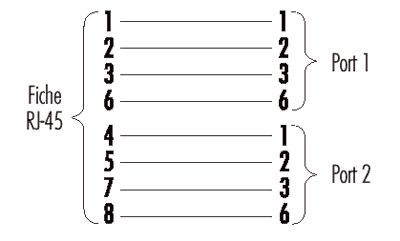

Comme on peut le voir sur le schéma ci-dessus. Le doubleur utilise la paire non utiliser en 100 mégas. Le problème est qu'en 1 giga/byte, les deux ports sont utilisés.
Voici le schéma du siège social ;
Maintenant qu'on a identifié toutes les prises, nous allons faire le schéma du réseau.
(voir la galerie photos)
Afin de prévenir les utilisateurs, il faut écrire un mail à tous les utilisateurs. Nous avons choisi de couper le réseau le vendredi 14 février à partir de 18h afin de ne pas pénaliser les utilisateurs.
(voir la galerie photos)
On peut donc commencer à changer les switchs. Le changement sera rapide car il y a aucun VLAN à configurer.
Après tout avoir changé, on fait différents pings afin de s'assurer que tous fonctionnaient .
Cette intervention aura duré 3 heures.
Le lundi qui a suivi l'intervention, je me suis rendu dans tous les bureaux afin de m'assurer personnellement si tous fonctionnées.
Le problème qui est revenu plusieurs fois, fut les doubleurs.
Bilan :
cette intervention fut très intéressente. Elle m'a permis de voir toutes les étapes à faire avant d'intervenir techniquement.
